316不锈钢管道压力选型指南：从ASME等级到工程实战

今天我们就结合ANSI/ASME B16.5标准，整理一份316不锈钢管道压力等级的速查指南，同时探讨这一数据对双卡套接头选型的实际意义。

一、ASME压力等级：七个级别覆盖全工况

ASME B16.5标准将法兰和管件的压力等级划分为150、300、400、600、900、1500、2500# 七个级别（简称Class）。数字越大，承压能力越强，壁厚和结构强度也相应增加。

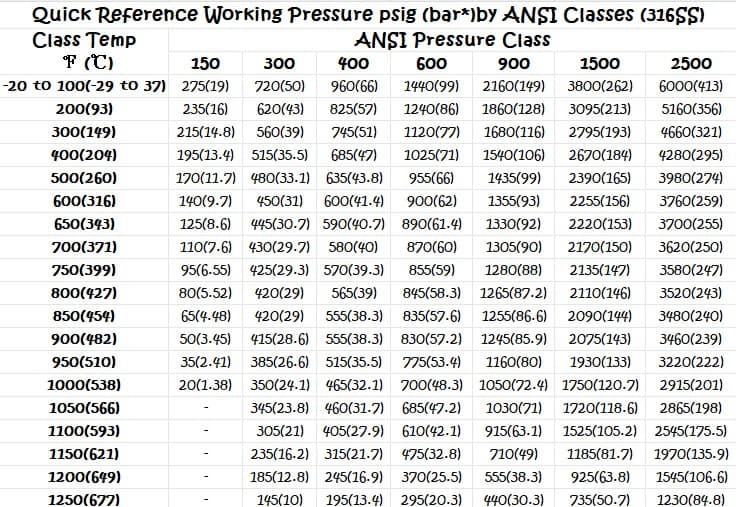

对于316不锈钢，常温（-20°F~100°F / -29°C~37°C）下的额定工作压力分别为：

最高等级Class 2500的承压能力是Class 150的近22倍，这背后是几何级数增长的壁厚和重量——选型时需要在承压需求与经济性之间取得平衡。

二、温度升高，压力“打折”

这是压力容器选型中最容易被忽略的规律：316不锈钢的许用应力随温度升高而降低，因此压力额定值也必须相应下调。

我们以常用的Class 600为例，看一下温度对承压能力的影响：

超过650°C后，Class 600的承载能力已不足常温的三分之一。这正是为什么高温工况下，工程师往往需要“跳一级”甚至“跳两级”选型——例如，400°C工况下若需要1000 psig的工作压力，常温下选Class 600已够用，但高温下必须升级至Class 900。

三、工程选型的三个实战原则

原则一：先查温度，再定等级

不要只记住“Class 600能承压1440 psig”这个数字。实际可用压力请务必按操作温度查表下修。例如Class 1500在538°C（1000°F）时已降至1750 psig，仅为常温值的46%。

原则二：注意“降级区间”

从数据表格中可以清晰看到几个关键温度节点：

• 100°C以下：各等级均可满额使用；

• 200~400°C：压力保留率约70%~86%，属于安全裕度较高的区间；

• 400~540°C：保留率降至50%~70%，需谨慎核算；

• 540°C以上：保留率急剧下降，Class 150已无额定值（表格标注“-”），意味着该等级不推荐使用。

原则三：卡套管接头与管道压力等级匹配

这一点在实际工程中尤为重要。双卡套接头虽然是管道系统的“连接件”，但其压力等级需与所连接的管道或法兰等级一致。例如：

• 管道系统按Class 600设计，工作温度260°C，316材质的许用压力为955 psig；

• 所选卡套接头的额定压力必须≥955 psig，且后卡套的抓紧力需在该压力及温度循环下保持稳定；

• 这正是为什么高端卡套接头对后卡套采用低温渗碳硬化处理——在高温高压循环中，后卡套硬度和抗蠕变能力直接决定了密封的长期可靠性。

四、与后卡套低温渗碳技术的关联

有了上面的压力-温度数据，我们就能更深刻地理解上一篇博客中提到的后卡套低温渗碳技术的工程价值：

1. 高温下抓紧力不衰减：316不锈钢在400°C时强度已下降约30%，普通卡套的后卡套若硬度不足，容易在热循环中产生“应力松弛”，导致接头松动泄漏。低温渗碳将表面硬度提升至1000HV，即使在高温额定压力边界下，后卡套的刃口仍能保持对管壁的有效嵌入。

2. 高压工况的抗拔脱需求：Class 2500在常温下压力高达6000 psig（约414 bar），后卡套需承受巨大的轴向推力。S相硬化层兼具高硬度与韧性，避免脆断风险。

3. 耐腐蚀性不妥协：如前所述，渗碳温度严格控制在480~520°C，避开碳化铬析出温度。这意味着在化工、海洋等腐蚀性环境中，选型时查阅的316耐蚀性能数据依然成立。

五、结语：数据是选型的基础，工艺是安全的保障

316不锈钢的压力-温度额定值表是每一位流体系统设计工程师的“基本功”。但数据之外，连接件的制造工艺同样决定系统能否在额定边界内安全运行。低温渗碳技术让后卡套在高压、高温、强腐蚀的极端工况下依然“抓得住、封得牢”，这正是高端管阀件品牌的技术护城河。

选对等级，选对材料，更选对工艺——双卡套接头的安全边界，从来不止于一张参数表。
